Das schweißlose Parflange F37 Rohrverbindungssystem

Durch die rasanten technischen Fortschritte der letzten Jahre wurden im Bereich der Rohrverbindungstechnik immer neue Maßstäbe gesetzt. Vom klassischen EO-PSR Metallschneidring über schweißlose Verbindungen der EO2-Form und SAE Flansche ging die Entwicklung zu schweißlosen Flanschen vom Typ F37 oder HPF.

Das Unternehmen Vogel hat sich früh auf diese Entwicklung eingelassen und gilt als einer der führenden Experten im Bereich der schweißlosen Rohrverbindungssysteme. Das Leistungsspektrum umfasst die Lieferung kaltgeformter, einbaufertiger Leitungen mit Außendurchmessern von 6 bis 220 mm. Dem Parflange F37 Verbindungssystem kommt dabei eine besondere Bedeutung zu, da Rohre mit bis zu 10 Zoll Außendurchmesser verbunden und an Flansche mit 0,5 bis 10 Zoll angeschlossen werden können.

Das System ist für einen Druckbereich von 50 bis 420 bar vorgesehen und lässt sich sowohl bei Stahl- als auch Edelstahlrohren anwenden. Die durch DNV und ABS zertifizierte Technik eignet sich hervorragend für den Ersatz von geschweißten Rohrverbindungen im Offshore-Bereich sowie im Schiffbau.

Die technischen Daten im Überblick:

• Druckbereich: 5 bis 420 bar
• Rohr-Außendurchmesser: bis 10 Zoll
• Flansch-Größe: 0,5 bis 10 Zoll
• Anwendbar für: Stahl- und Edelstahlrohre

Die Vorteile der F37 Parflange Rohrverbindungstechnik

Der wesentliche Vorteil des F37 Parflange Rohrverbindungssystems ist die signifikante Kosten- und Zeitreduzierung im Vergleich zur Schweißtechnik. Dank des sehr breiten Produktspektrums und der Non-Konformität kann das Unternehmen Vogel sehr flexibel auf Anfragen aller Art reagieren und in kurzer Zeit Leitungen von hoher Qualität liefern.

Während bei der konventionellen Schweißverbindung ein langwieriger Prozess vom Sägen und Fasen über das Reinigen, Schweißen, Abschleifen und Beizen bis hin zum Röntgen, Lackieren und Installieren steht, kann eine F37 Flanschverbindung in kürzester Zeit hergestellt werden. Dabei fallen weder Kosten für die nachträgliche Reinigung des Rohres, das Röntgen zum Prüfen der Verbindung oder den nachträglichen Korrosionsschutz an. Darüber hinaus ist der Prozess nicht von der Verfügbarkeit erfahrener Schweißer abhängig. All diese Faktoren tragen maßgeblich zu einer signifikanten Reduzierung der Projektkosten und der Fertigungszeit bei.

Aus Ingenieur-Sicht ist das Rohrverbindungssystem vor allem interessant, da es in Bereichen mit hohen Sicherheitsauflagen zum Einsatz kommen kann. Dazu gehören beispielsweise Anwendungen mit Explosionsgefahr, Dämpfen oder Wärmeeinwirkung. Stahl- und Edelstahlrohre mit F37-Verbindungen können beispielsweise auf Bohrplattformen, Marine-Kränen, Multifunktion-Schiffen, Brücken oder Tunnelbohranlagen zum Einsatz kommen.

Technische Details zum F37 Parflange Rohrverbindungssystem

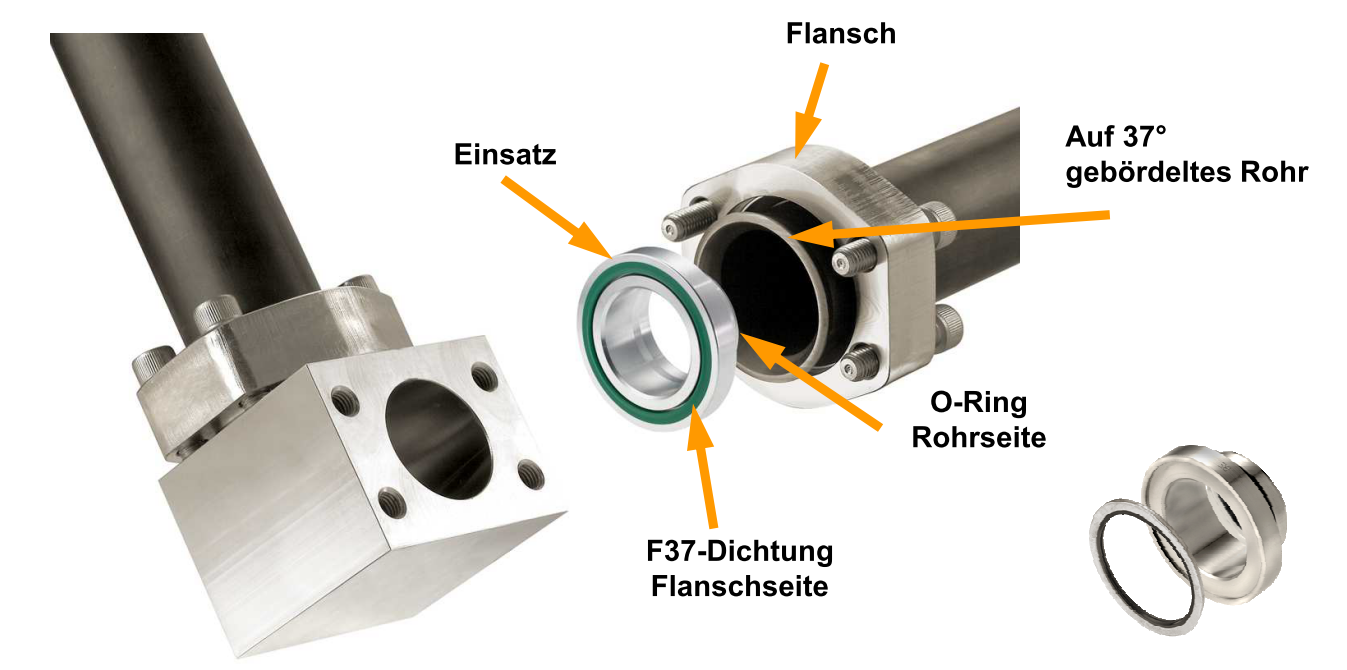

Die F37 Parflange Rohrverbindungstechnik lässt sich grob in das Bördelflansch- und das Haltering-System unterteilen. Beim Bördelflanschsystem wird eine Rohr-Block-Verbindung mit Flansch, O-Ring, einem Einsatz sowie einer F37-Dichtung hergestellt. Dabei wird das Rohrende zunächst orbital auf 37 Grad aufgebördelt, bevor ein Insert darein eingesetzt wird. Nachdem der Flansch aufgesetzt und korrekt verschraubt wurde, hält die Rohrverbindung Drücken von bis zu 420 bar stand. Dank des breiten Spektrums an unterschiedlichen F37-Einsätzen kann das System unter anderem als Rohr-zu-Rohr-Verbindung sowie auch als metallisch dichtende Rohr-zu-Flansch-Verbindung eingesetzt werden.

Alternativ wird beim Parflange F37 Haltering-System ein Haltering-Flansch zusammen mit einem Haltering auf das Rohr aufgesetzt. Damit der Ring auf dem Rohr fest sitzt, wird eine Nut geschnitten oder ein Adapter montiert. Der Flansch wird bei Montage des Systems so gegen den Ring gedrückt, dass eine formschlüssige Verbindung entsteht.

Vogel beherrscht das F37 Parflange Rohrverbindungssystem dank langer Erfahrung perfekt und bietet seinen Kunden folgende Vorteile:

• Alle Leistungen aus einer Hand: Aufnahme, Engineering, Montage
• Lieferung kaltgeformter, schweißnahtloser, einbaufertiger Leitungen
• Stahl- und Edelstahlrohre mit 6 bis 220 mm Außendurchmesser
• Zusammenstellung von Montagesätzen
• Montage von Baugruppen und Anlagen

• Wettbewerbsfähige Preise, enge Zusammenarbeit mit Kunden und hohe Qualität
