Schweißlose Rohrverbindungstechniken
Schweißlose Rohrverbindungstechniken

Schweißlose Rohrverbindungstechniken weisen im Vergleich zu konventionellen Verbindungsmethoden mit Schweißnaht weitreichende Vorteile auf. Bei einer traditionellen Schweißverbindung sind im Rahmen des Fertigungsprozesses mehrere zeitintensive und kostspielige Arbeitsschritte vorgesehen. Vom Sägen, Fasen und Reinigen über das Schweißen, Abschleifen und Beizen bis zum Röntgen, Lackieren und Installieren können bei Rohren mit einem großen Außendurchmesser mehrere Stunden Arbeitszeit anfallen.

Um ihren Kunden in kurzer Zeit qualitativ hochwertigen Rohrverbindungen ohne Schweißnaht liefern zu können, hat sich die Firma Vogel auf die automatisierte Kaltbiegetechnik spezialisiert. Diese innovative Technologie erlaubt es dem Unternehmen, Rohre mit einem Außendurchmesser von 6 bis 220 mm in Einzel- und Serienfertigung umzuformen und zu verbinden. Vogel bietet seine Leistungen sowohl für Stahl und Edelstahl also für Kupfer und Aluminium an. Rohrgeometrien können mithilfe eines 3-D-Messarms digitalisiert und kontrolliert werden, um eine gleichbleibend hohe Qualität zu gewährleisten.

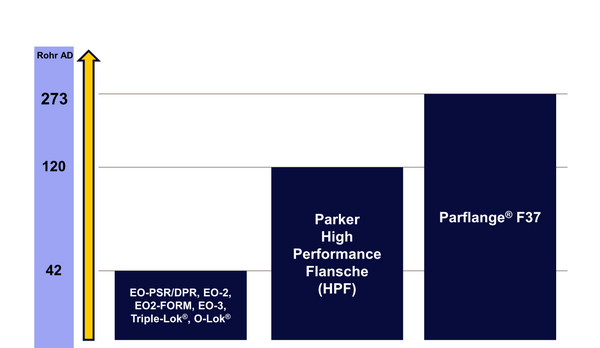

Rohrverbindungstechnik in Abhängigkeit des Außendurchmessers

ÜBERSICHT ÜBER VERSCHIEDENE ROHRVERBINDUNGSTECHNIKEN

Im Laufe der letzten Jahre wurden im Bereich der schweißlosen Rohrverbindungstechniken beachtliche technische Fortschritte gemacht. Das Spektrum an unterschiedlichen Methoden sieht wie folgt aus:

  • E0-Verschraubung
  • Multifunktionaler Schneidring PSR
  • HPF mit SAE- und Quadratflanschsystem

  • F37 mit SAE- und Quadratflanschsystem

In den neunziger Jahren erfreute sich vor allem die EO-PSR-Verschraubung mit Metallschneidring großer Beliebtheit. Dabei handelt es sich um eine leckagefreie Verbindung von Komponenten und Rohren in hydraulischen Systemen. Dank der ausgeklügelten Geometrie des Metallschneidrings handelt es sich dabei um eine sehr dichte und stabile Verbindung. EO-PSR-Verschraubungen können je nach Baugruppe bei Drücken von bis zu 800 bar zum Einsatz kommen. Dank des Federeffektes mit elastischer vor Spannung ist der Ringsitz bei der Methode so positioniert, dass ein Nachziehen nicht erforderlich ist.

Bei der Rohrverbindungstechnik vom Typ EO-2 handelt es sich um einen Nachfolger der EO-PSR-Verschraubung. Diese Methode basiert im Wesentlichen auf einer Weichdichtung und wurde 2001 von der schweißlosen Verbindung vom Typ EO2-Form abgelöst. Bei der im Hause Parker entwickelten Technik handelt es sich um eine formschlüssige Hochdruck-Rohrverbindung, die die Vorteile einer Schweißverbindung mit denen der Weichdichtungs-Technologie kombiniert. Später wurde zudem das EO-3 Verschraubungssystem entwickelt.

Heute zielen moderner Technologien darauf ab, Rohre mithilfe von schweißlosen Flanschen zu verbinden. Die entsprechenden Rohrverbindungstechniken sind unter der Bezeichnung Parker High Performance Flansche (HPF) beziehungsweise Parflange F37 bekannt und weisen im Vergleich zu konventionellen Methoden weit reichende Vorteile auf. Die Verbindungssysteme sind speziell für sehr hohe Belastungen konstruiert und kommen daher vor allem bei Hochdruckanwendungen zum Einsatz.

Die Vorteile von schweißlosen Rohrverbindungssystemen im Überblick:

  • Da zur Verbindung des Rohres kein Schweißen erforderlich ist, ergeben sich signifikant kürzere Fertigungszeiten pro Einheit. Der Kunde profitiert von kürzere Lieferzeiten und einem besseren Preis-Leistung-Verhältnis.
  • Während das Rohr bei konventionellen Schweißverbindungen aufwändig gereinigt werden muss, entfällt dieser Schritt bei modernen Rohrverbindungssystemen mit Flansch.
  • Bei einer Flanschverbindung vom Typ F37 oder HPF tritt keine Korrosion auf, wodurch die Lebensdauer der Rohrverbindung maximiert wird und Instandhaltungskosten minimiert werden.
  • Durch den Einsatz vorgefertigter Komponenten wird die Arbeitszeit vor Ort reduziert, wodurch Arbeitsunterbrechungen im Rahmen bleiben. Die Projekt-und Gesamtfertigungszeit ist deutlich geringer als bei konventionellen Schweißverbindungen.

  • Die Vogel-Gruppe bietet ein breites Leistungsspektrum rund um schweißlose Rohrverbindungstechniken aus einer Hand an. Von der Konzeptionierung über Engineering-Leistungen bis zur Montage von Baugruppen und Anlagen haben Sie einen kompetenten Partner mit langjähriger Erfahrung an der Hand.

Die Vogel-Gruppe bietet ein breites Leistungsspektrum rund um schweißlose Rohrverbindungstechniken aus einer Hand an. Von der Konzeptionierung über Engineering-Leistungen bis zur Montage von Baugruppen und Anlagen haben Sie einen kompetenten Partner mit langjähriger Erfahrung an der Hand.
